งานผลิตยุคใหม่ ไม่ว่าจะเป็นการประกอบชิป จัดวางเลนส์ออปติก ประกอบอุปกรณ์การแพทย์ หรือทดสอบแผงวงจร ล้วนต้องการการเคลื่อนที่ที่ “หยุดตรงจุดเดิมได้ทุกครั้ง” ในระดับไมครอน (1 ไมครอน = หนึ่งในพันของมิลลิเมตร) ชิ้นส่วนที่ทำให้เกิดความแม่นยำระดับนี้ คือมอเตอร์ที่ขับการเคลื่อนที่แนวเส้นตรงโดยตรง หรือ “ลิเนียร์มอเตอร์ (linear motor)” ซึ่งกำลังเข้ามาแทนที่ระบบส่งกำลังแบบเดิมในงานที่ความแม่นยำคือหัวใจ
ลิเนียร์มอเตอร์คืออะไร และ “ขับเคลื่อนตรง” หมายความว่าอย่างไร
ลองนึกภาพมอเตอร์หมุนทั่วไปที่ถูก “คลี่ออกเป็นเส้นตรง” แทนที่จะหมุนเพลา แรงแม่เหล็กจะผลักแคร่ (carriage) ให้เลื่อนไปตามรางโดยตรง นี่คือหลักการของลิเนียร์มอเตอร์แบบ direct drive คือแรงขับถูกส่งถึงตัวโหลดโดยตรง ไม่ต้องผ่านตัวกลางแปลงการหมุนเป็นการเลื่อน เช่น บอลสกรู สายพาน หรือเฟืองสะพาน
ทำไม direct drive ถึงแม่นกว่าระบบสกรูและสายพาน
ทุกครั้งที่มี “ตัวกลาง” มาส่งกำลัง ความแม่นยำจะถูกบั่นทอนลง บอลสกรูและสายพานมีระยะฟรี (backlash) มีการยืดตัวเล็กน้อยเมื่อรับแรง (ความยืดหยุ่น) มีการสึกหรอเมื่อใช้งานไปนาน และต้องหล่อลื่น ทั้งหมดนี้ทำให้ตำแหน่งจริงเพี้ยนไปจากที่สั่ง และค่อย ๆ แย่ลงตามอายุการใช้งาน การตัดตัวกลางเหล่านี้ออกไปคือเหตุผลที่ direct drive ให้ความแม่นยำสูงกว่าและคงที่กว่าในระยะยาว
- Backlash — ระยะฟรีจากเฟือง/สกรูที่ทำให้ตำแหน่งคลาดเคลื่อนเมื่อกลับทิศ
- ความยืดหยุ่น — สายพานหรือสกรูยืดตัวเล็กน้อยเมื่อรับแรง
- การสึกหรอ — ชิ้นส่วนสัมผัสเสื่อมสภาพ ความแม่นยำลดลงตามเวลา
- การหล่อลื่น — ต้องบำรุงรักษา และเสี่ยงปนเปื้อนในงานสะอาด
คำว่า “แม่นยำ” จริง ๆ มี 3 ค่าที่ต้องแยกให้ออก
หลายคนพูดว่าระบบ “แม่น” โดยรวมเป็นค่าเดียว แต่ในงานออโตเมชันมีสามค่าที่ต่างกันและต้องดูให้ครบ การเข้าใจสามค่านี้คือกุญแจที่ทำให้เลือกอุปกรณ์ได้ถูก ไม่จ่ายแพงเกินจำเป็น และไม่พลาดสเปกที่งานต้องการ
- Resolution (ความละเอียด) — ก้าวเล็กที่สุดที่ระบบสั่งและวัดได้ เช่น 100 นาโนเมตร
- Accuracy (ความถูกต้อง) — ตำแหน่งจริงเข้าใกล้ตำแหน่งที่สั่งได้แค่ไหน
- Repeatability (ความเที่ยง/ทำซ้ำ) — กลับมาหยุดที่จุดเดิมได้แม่นแค่ไหนเมื่อสั่งซ้ำหลายครั้ง
ในงานอัตโนมัติที่ทำซ้ำเดิมนับหมื่นครั้งต่อวัน เช่น หยิบ-วางชิ้นส่วนลงจุดเดิม “repeatability” มักเป็นค่าที่สำคัญที่สุด ลิเนียร์มอเตอร์ตระกูล LINAX ของ Jenny Science ทำ repeatability ได้ละเอียดถึงระดับ ±0.4–0.5 ไมครอน (บางกว่าเส้นผมมนุษย์ราว 100–150 เท่า) และมีตัวเลือกความละเอียด (resolution) ถึง 100 นาโนเมตร
อะไรเป็นตัวกำหนดความแม่นยำของลิเนียร์มอเตอร์
- ระบบวัดตำแหน่ง (encoder) — สเกลแก้ว (glass scale) แบบออปติกให้ความละเอียดสูงถึง 100 นาโนเมตร
- ความแข็งเกร็ง (stiffness) — โครงสร้างยิ่งแข็ง ตำแหน่งยิ่งนิ่งเมื่อรับแรง
- เวลาเข้าที่ (settling time) — หยุดแล้วนิ่งเร็วแค่ไหนก่อนทำงานจุดต่อไป
- อุณหภูมิ — การขยายตัวจากความร้อนทำให้ตำแหน่งเลื่อน จึงต้องออกแบบเชิงความร้อนให้ดี
LINAX ใช้สเกลแก้วออปติกในตัวเพื่อวัดตำแหน่งโดยตรง และมีตัวเลือก “ระบบวัดแบบสัมบูรณ์ (absolute)” ที่รู้ตำแหน่งทันทีเมื่อเปิดเครื่อง โดยไม่ต้องวิ่งหาจุดอ้างอิง (homing) ช่วยให้เริ่มงานได้เร็วและปลอดภัยขึ้น
รู้จักตระกูล LINAX ของ Jenny Science — เลือกให้ตรงงาน
Jenny Science เป็นผู้ผลิตลิเนียร์มอเตอร์ความแม่นยำสูงจากสวิตเซอร์แลนด์ ตระกูล LINAX เป็นแกนลิเนียร์มอเตอร์ขับเคลื่อนตรงที่ครอบคลุมระยะเคลื่อนที่ (stroke) ตั้งแต่ 44 ถึง 2000 มม. แรงตั้งแต่ 8 ถึง 300 นิวตัน และความเร็วสูงสุดถึง 4 เมตร/วินาที โดยแบ่งเป็น 4 ประเภทหลักให้เลือกตามลักษณะงาน

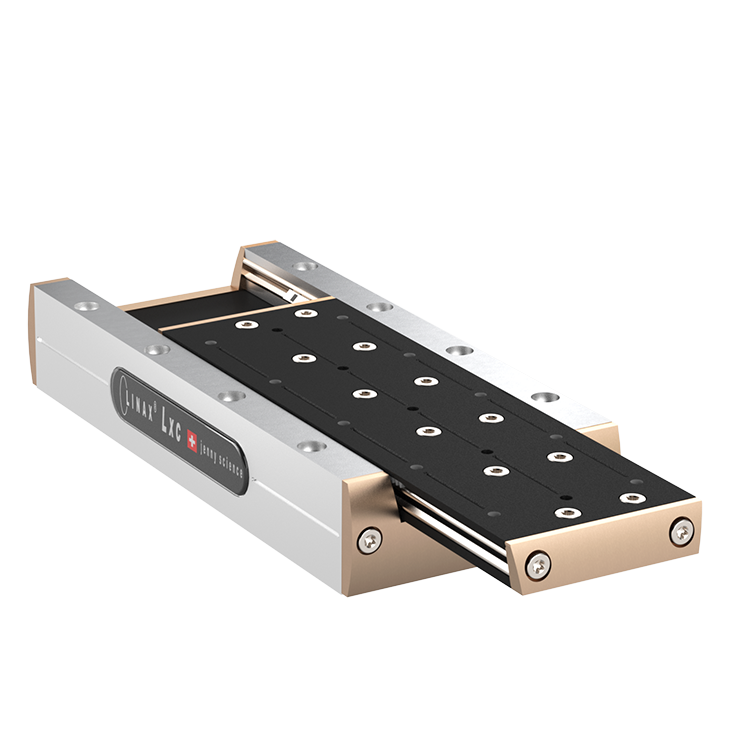

- Lxc (compact) — ดีไซน์ monoblock จดสิทธิบัตร ขนาดกะทัดรัด stroke 44–272 มม. แรง 8–40 N, repeatability ±0.5 µm (เลือก resolution 100 nm ได้) เหมาะงานที่พื้นที่จำกัด
- Lxu (universal) — single-cable + ระบบวัดแบบ absolute (ไม่ต้อง homing) Fn 60 N, stroke 40–320 มม. เหมาะงานทั่วไปที่ต้องการความยืดหยุ่น
- Lxe (exclusive) — ฝาเรียบเช็ดทำความสะอาดง่าย stroke 250–1000 มม. เหมาะงานที่เน้นความสะอาดและระยะเคลื่อนที่ยาว
- Lxs F120 (shuttle) — โครงเตี้ยสูงเพียง 45 มม. แรงสูง Fn 120 N/Fp 300 N, stroke ยาวถึง 2000 มม. เหมาะงานหนักและระยะไกล
direct drive = สะอาดและแทบไม่ต้องบำรุงรักษา
เพราะไม่มีสกรูหรือสายพานที่ต้องหล่อลื่น ลิเนียร์มอเตอร์จึงปล่อยอนุภาคน้อยมาก เหมาะกับงานในคลีนรูม การแพทย์ และเซมิคอนดักเตอร์ ทั้งยังมีชิ้นส่วนสึกหรอน้อย จึงดูแลรักษาง่ายและอายุการใช้งานยาว ดีไซน์ monoblock ของ Lxc ยังออกแบบให้แม่เหล็กและสเกลแก้วเท่านั้นที่เคลื่อนที่ ส่วนขดลวดฝังอยู่กับโครง ช่วยลดสายเคเบิลที่ต้องขยับและลดการสึกหรอลงไปอีก
งานแบบไหนที่คุ้มกับความแม่นยำระดับนี้
- การผลิตและจัดวางชิ้นส่วนเซมิคอนดักเตอร์
- การประกอบอุปกรณ์การแพทย์และไมโครแอสเซมบลี
- การจัดเรียงเลนส์/ใยแก้วนำแสง (ออปติก-โฟโตนิกส์)
- การประกอบและทดสอบชิ้นส่วนอิเล็กทรอนิกส์
- แล็บออโตเมชันและงานจ่ายของเหลวปริมาณน้อย (dispensing)
ลิเนียร์มอเตอร์ LINAX ทำงานร่วมกับเซอร์โวคอนโทรลเลอร์ XENAX ของ Jenny Science และเสริมด้วยเทคโนโลยีวัดแรง Forceteq สำหรับงานกด-ประกอบที่ต้องคุมแรงได้ ทีมงาน PMC Technology ในฐานะตัวแทนจำหน่ายในประเทศไทย พร้อมช่วยวิเคราะห์โจทย์งานของคุณและแนะนำรุ่นที่ตรงทั้งด้านความแม่นยำ ระยะเคลื่อนที่ และแรงที่ต้องการ
