ในงานผลิตเลนส์ออปติกความแม่นยำสูงและการผลิตชิปเซมิคอนดักเตอร์ การวางตำแหน่งที่คลาดเคลื่อนเพียงไม่กี่ไมครอนก็ทำให้ชิ้นงานเสียทั้งชิ้นได้ ความละเอียดที่ต้องการอยู่ในระดับนาโนเมตร (1 นาโนเมตร = หนึ่งในล้านของมิลลิเมตร) ซึ่งระบบขับเคลื่อนแบบสกรูหรือมอเตอร์หมุนทั่วไปไปไม่ถึง ชิ้นส่วนที่ทำให้เกิดความละเอียดระดับนี้คือแอกชูเอเตอร์แบบ “พีโซ (piezo)”
พีโซคืออะไร และทำงานอย่างไร
พีโซมาจากปรากฏการณ์ “พีโซอิเล็กทริก (piezoelectric effect)” — เมื่อจ่ายแรงดันไฟฟ้าเข้าไปในวัสดุเซรามิกพิเศษ มันจะเปลี่ยนรูปร่าง (ขยายหรือหดตัว) ในระดับที่ละเอียดมากและควบคุมได้แม่นยำ การเปลี่ยนรูปนี้เกิดขึ้นโดยตรงจากสนามไฟฟ้า ไม่มีเฟือง ไม่มีสกรู ไม่มีชิ้นส่วนที่เสียดสีกัน จึงขยับได้ละเอียดถึงระดับต่ำกว่านาโนเมตรและตอบสนองได้รวดเร็วมาก
หลักการทำงานทีละขั้น
ภายในเซรามิกพีโซมีโครงผลึกที่มี “ขั้วไฟฟ้าเล็ก ๆ (dipole)” เรียงตัวอยู่ ปรากฏการณ์นี้ทำงานได้สองทาง: บีบผลึกแล้วเกิดประจุไฟฟ้า (direct effect ใช้ทำเซนเซอร์) และในทางกลับกัน จ่ายไฟเข้าไปแล้วผลึกขยับ (inverse/converse effect ซึ่งคือหลักการของแอกชูเอเตอร์พีโซ)
- จ่ายแรงดันไฟฟ้า → เกิดสนามไฟฟ้าในเซรามิก
- ขั้วไฟฟ้า (dipole) ในผลึกจัดเรียงตัวใหม่ตามสนาม ทำให้ผลึกยืด/หดเล็กน้อย
- การยืดของเซรามิกแผ่นเดียวเล็กมาก จึงนำหลายแผ่นมา “ซ้อนกัน (stack)” เพื่อรวมระยะให้ใช้งานได้จริง
- ระยะขยับแปรผันตามแรงดันแบบเกือบเป็นเส้นตรง → คุมตำแหน่งระดับนาโนเมตรได้ด้วยการปรับแรงดัน
- รุ่น closed-loop ใช้เซนเซอร์ป้อนกลับชดเชย hysteresis และ drift ให้ตำแหน่งเที่ยงและคงที่
หมายเหตุ: พีโซแบบ open-loop มีอาการ hysteresis (ขาขึ้นกับขาลงของแรงดันให้ตำแหน่งต่างกันเล็กน้อย) และ creep ตามเวลา งานที่ต้องการความเที่ยงสูงจึงควรใช้รุ่น closed-loop ที่มีเซนเซอร์ตำแหน่งในตัว
ทำไมพีโซถึงเหมาะกับนาโนโพซิชันนิ่ง
- ความละเอียดระดับต่ำกว่านาโนเมตร — ขยับได้ละเอียดกว่าระบบสกรู/สเต็ปเปอร์หลายเท่า
- ไม่มี backlash และไม่มีการเสียดสี — เพราะขับด้วยสนามไฟฟ้าโดยตรง ตำแหน่งจึงนิ่งและทำซ้ำได้แม่น
- ตอบสนองเร็วและแข็งเกร็ง (stiffness สูง) — เข้าที่เร็ว เหมาะกับงานที่ต้องขยับถี่ ๆ
- ระยะเคลื่อนที่สั้นแต่เที่ยงตรงมาก — มักวัดเป็นไมครอนถึงหลักร้อยไมครอน
- แทบไม่ต้องบำรุงรักษาและสะอาด — ไม่มีชิ้นส่วนสึกหรอ เหมาะกับคลีนรูม
ค่าสเปกที่ต้องดู
| สเปก | หมายถึงอะไร |
|---|---|
| Resolution (ความละเอียด) | ก้าวเล็กที่สุดที่ขยับและควบคุมได้ — พีโซทำได้ถึงระดับต่ำกว่านาโนเมตร |
| Travel range (ระยะเคลื่อนที่) | ระยะรวมที่ขยับได้ มักสั้น (ไมครอน–หลักร้อยไมครอน) แลกกับความละเอียดสูง |
| Closed-loop vs open-loop | แบบมีเซนเซอร์ป้อนกลับ (closed-loop) ให้ความถูกต้องและคงที่กว่า เหมาะงานวัด/จัดเรียงที่ต้องเที่ยง |
| จำนวนแกน (1–6 แกน) | ตั้งแต่แกนเดียวไปจนถึงเฮกซะพอด 6 แกน สำหรับจัดเรียงเชิงมุมและตำแหน่งพร้อมกัน |
ใช้กับงานผลิตเลนส์และเซมิคอนดักเตอร์อย่างไร
- จัดเรียงเลนส์/ใยแก้วนำแสง (optical alignment) ให้เข้าศูนย์ระดับนาโนเมตร เพื่อคุณภาพแสงสูงสุด
- การวัดและตรวจสอบผิวเลนส์ (metrology) ที่ต้องสแกนหัววัดอย่างละเอียดและนิ่ง
- การตรวจเวเฟอร์และการจัดตำแหน่งมาสก์ในงานลิโทกราฟี (wafer inspection / mask alignment)
- การชดเชยการสั่นและ drift (active stabilization) เพื่อรักษาตำแหน่งให้นิ่งระหว่างกระบวนการ
- งานประกอบไมโคร (micro-assembly) และการจ่ายของเหลวปริมาณน้อยที่ต้องการความเที่ยงสูง
ระบบพีโซและนาโนโพซิชันนิ่งของ Physik Instrumente (PI)
Physik Instrumente (PI) จากเยอรมนี เป็นผู้ผลิตชั้นนำของโลกด้านระบบระบุตำแหน่งความแม่นยำสูงและเทคโนโลยีพีโซ ครอบคลุมความละเอียดลงถึงระดับ 1 นาโนเมตรและต่ำกว่า ระยะเคลื่อนที่ตั้งแต่ไมครอนจนถึง 1000 มม. และมากถึง 6 แกน (เฮกซะพอด) จึงเลือกได้ตรงกับงานผลิตเลนส์และเซมิคอนดักเตอร์โดยเฉพาะ
| ซีรีส์ของ PI | เด่นเรื่อง | เหมาะกับงาน |
|---|---|---|
| Piezo Nanopositioning Stages | สเตจเฟลกเชอร์ XY/XYZ ปราศจากแรงเสียดทาน ความละเอียดต่ำกว่านาโนเมตร | จัดเรียงเลนส์ กล้องจุลทรรศน์ และมาตรวิทยา |
| Hexapods | ระบุตำแหน่ง 6 แกนแบบพาราเรลคิเนมาติก ทำซ้ำสูง | จัดแนวเชิงมุม+ตำแหน่งพร้อมกัน (ออปติก/โฟโตนิกส์) |
| PIglide Air-Bearing & Linear-Motor Stages | แอร์แบริ่งปราศจากแรงเสียดทาน ความเร็วสูง ไร้การสั่น | สแกนเวเฟอร์/ตรวจสอบในงานเซมิคอนดักเตอร์ |
| Motion Controllers | ควบคุมพีโซ เฮกซะพอด และแอร์แบริ่งในพิกัดคาร์ทีเซียน | รวมหลายแกนให้สั่งงานง่ายในระบบเดียว |
พีโซ vs มอเตอร์ทั่วไป
ระบบสกรู สเต็ปเปอร์ และเซอร์โวเหมาะกับระยะเคลื่อนที่ยาวและงานทั่วไป แต่จะติดเพดานที่ backlash การเสียดสี และความละเอียดในระดับไมครอน เมื่องานต้องการความละเอียดระดับนาโนเมตร พีโซคือคำตอบ และในทางปฏิบัติมักใช้ “ร่วมกัน” — มอเตอร์พาเข้าใกล้ระยะหยาบ แล้วพีโซจูนละเอียดขั้นสุดท้าย (coarse/fine stage)

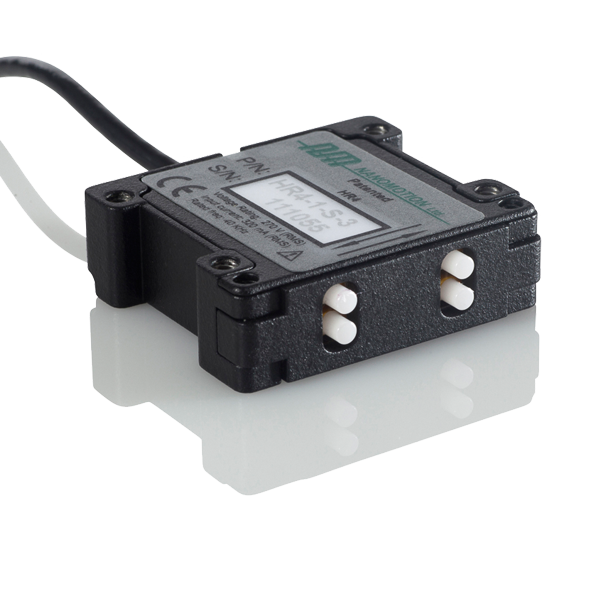

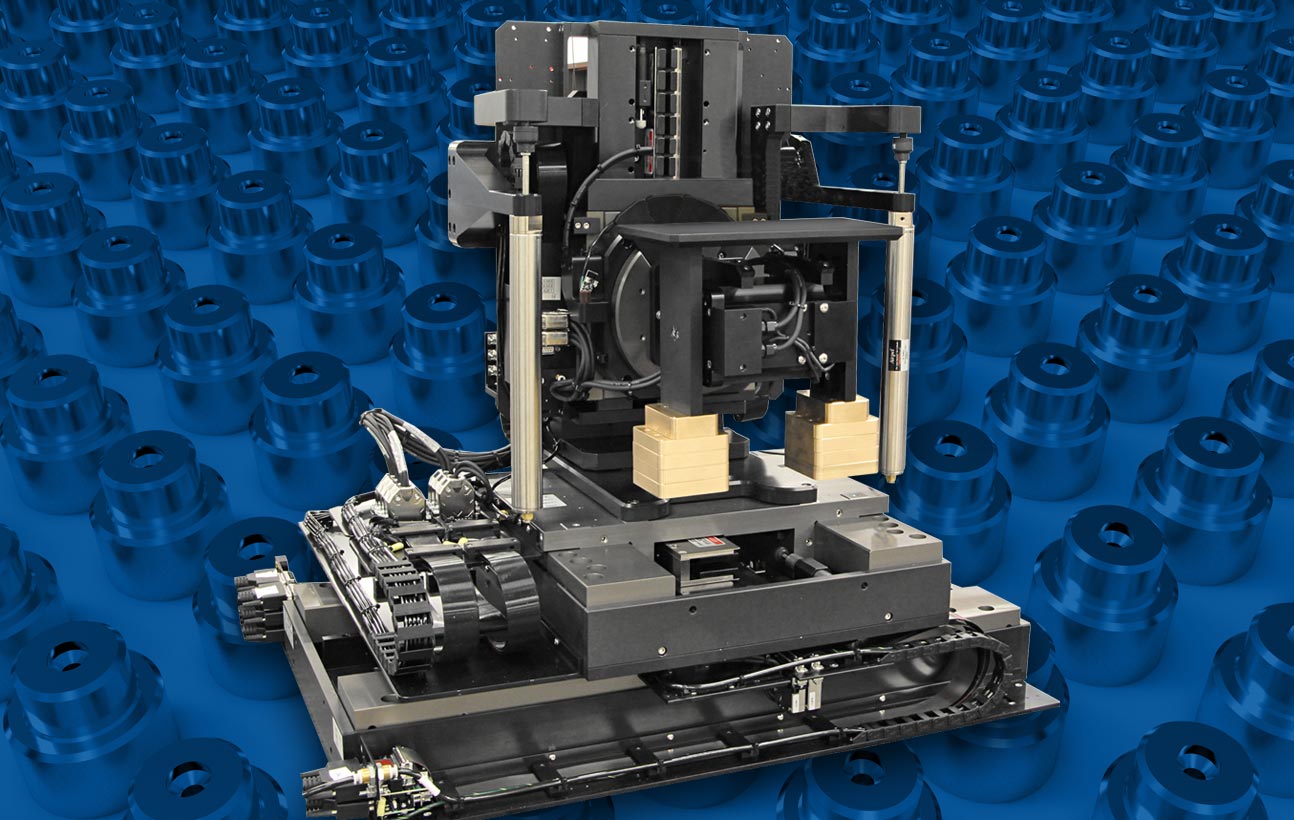

ทีมงาน PMC Technology เป็นตัวแทนจำหน่ายระบบพีโซและนาโนโพซิชันนิ่งจากผู้ผลิตชั้นนำ เช่น Physik Instrumente (PI), Nanomotion และ Aerotech พร้อมช่วยวิเคราะห์โจทย์งานของคุณและแนะนำรุ่นที่ตรงทั้งด้านความละเอียด ระยะเคลื่อนที่ และจำนวนแกนที่ต้องการ
